水平螺旋輸送機結構及工作原理

發布時間：2023-01-12 14:11:55 作 者：大漢機械 原創文章：http://www.068677.com/news/662.html

水平螺旋輸送機適用于水平方向上將散狀物料從一個工藝點輸送到另一個工藝點，可多點裝卸，輸送長度一般為10-20米，長可達60米，下面就為您介紹下水平螺旋輸送機的結構及工作原理吧。

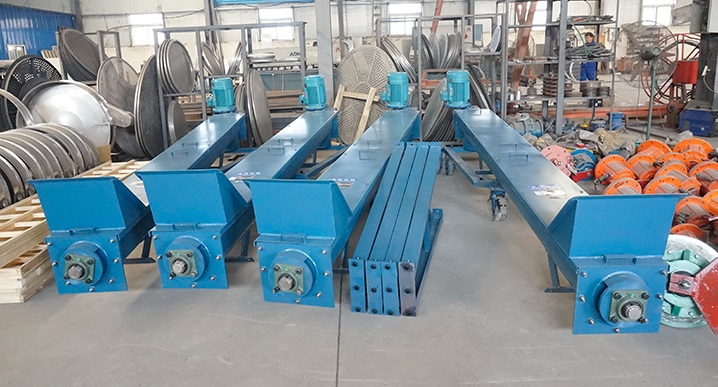

水平螺旋輸送機的結構簡圖

水平主要由驅動裝置、中間軸承、螺旋軸、螺旋體、螺旋葉片、頭部、中部、尾部、進出料裝置等部件組成。

1、驅動裝置：由電動機和減速減速單元組成。驅動電機為380V，三相，50Hz，防護等級為IP55（戶外型），絕緣等級為F級。齒輪減速機扭矩大，噪音低，不漏油。

2、中間懸架軸承：分為兩種：

①頭軸承：推力軸承：承受被輸送物料阻力產生的軸向力，置于物料前。

②中間軸承：剖分式滑動軸承，用于支撐絲杠軸。

3、螺旋軸：分為有軸和無軸兩種，可選擇碳鋼或不銹鋼材質。

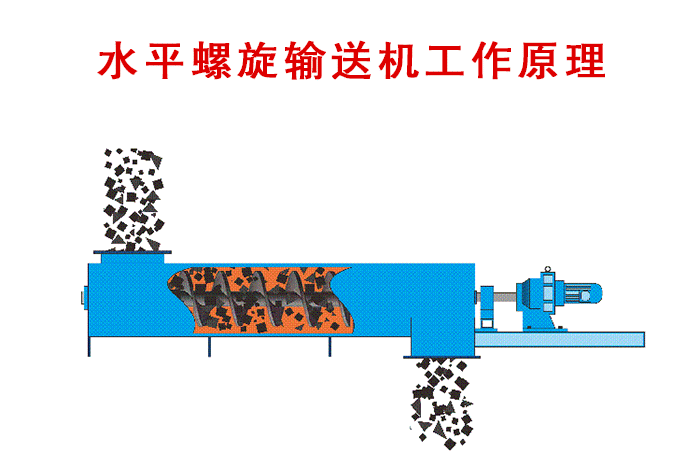

水平螺旋輸送機的工作原理

當物料加入固定料槽時，由于物料自重和機槽之間的摩擦，會堆積在機槽上，物料在旋轉的螺旋葉片的推動下向前運動，從而達到水平方向上的輸送的。

以上是對水平螺旋輸送機結構及工作原理的介紹，水平螺旋輸送機有：200、250、300、400、500、600等型號，用于粉狀/顆粒狀/小塊狀物料的小型、短距離輸送，可根據要求選擇單點加料、單點卸料、多點加料、多點卸料。
